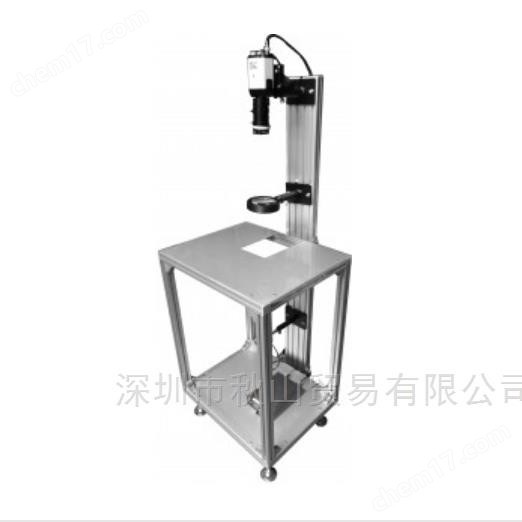

日本 UNIOPT UMY-10 脉纹观测仪

设备基础规格

1. 成像组件：高灵敏度工业相机、10 倍变焦镜头

2. 照明光源：超高亮度白色 LED 透射光源

3. 有效观测视野：Φ75mm

4. 观测原理：施利伦（シュリーレン）光学成像法

5. 适配试样：平板光学玻璃、曲面透镜、化合物半导体晶圆、气体流体介质

6. 拓展机型：UMY-20 水平光轴款，适配液浸法便捷观测

核心产品特性

1. 施利伦光学原理，捕捉微弱折射率畸变

   精准识别玻璃内部脉纹、研磨麻点、表面细微划伤，同时可可视化气体喷流、流体流动带来的折射率扰动，兼顾工业质检与流体实验。

2. 大视野 + 10 倍变焦，兼顾整片筛查与局部放大

   75mm 大直径视野可一次性观测整片标准基材，10 倍变焦镜头放大微小缺陷，兼顾快速全检与精密缺陷分析。

3. 简易操作门槛低，无需专业质检培训

   成像直接输出至显示器，脉纹、结晶缺陷成像对比度清晰，新人也可稳定完成批量来料筛查，降低人员培训成本。

4. 兼容平面 / 曲面透明工件，检测范围广

   平面玻璃直接放置观测；镜头等曲面工件可浸入折射率匹配液消除曲面折射干扰，完成内部脉纹完整观测。

5. 一机多用，覆盖质检与科研实验场景

   除光学玻璃、半导体晶圆出厂质检外，还可用于流体力学、气流喷射可视化实验室观测，兼顾量产线与研发实验室使用。
